COPYRIGHT©广州慧正云科技有限公司 www.hzeyun.com 粤ICP备18136962号 增值电信业务经营许可证:粤B2-20201000
随着我国建筑涂料行业的发展和人们对装饰外观要求的提高，水包砂多彩涂料受到越来越多的关注，市场份额也是越来越大。
水包砂多彩涂料可以代替真石漆、花岗岩等传统涂料和石材，减少对天然彩砂、石材的开采，对环境起到保护作用，同时还能避免因天然石材的脱落而带来的危险。
另外，水包砂多彩涂料完全水性化，VOC 含量低，并且可以根据人们的需求配置不同颜色和大小的彩粒，喷涂可得到不同花纹、图案的效果。
但是水包砂多彩涂料也会存在一些问题，比如色点沉降，为了追求类似真石漆的效果和质感，往往会在基础漆和连续相中加入大量细砂，这会造成色点的沉降问题；还有储存稳定性问题，水包砂多彩涂料制备完毕，长时间储存后，不稳定的多彩配方会出现粘度大幅上升的问题，影响施工喷涂效果；以及诸如耐水白问题、色点强度、厚喷涂流挂等其他问题。
因此我们可以选择一款增稠效率高，假塑性好，耐水白优异，储存稳定性佳的增稠剂，可以帮助配方改善这些流变相关的各种问题。
巴斯夫现推出一款水包砂多彩涂料流变助剂，Rheovis® HS 1153，兼具高效、稳定、环保性等诸多优点。

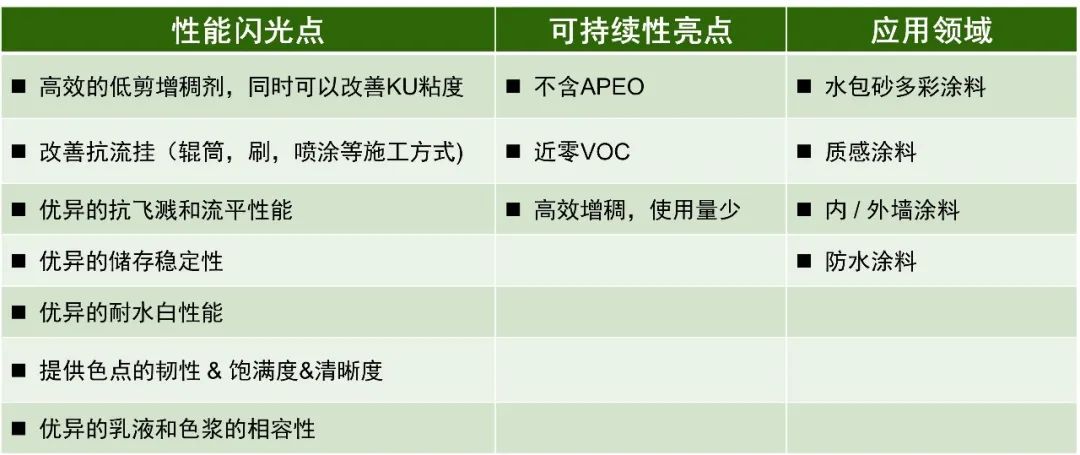

产品特点
Rheovis® HS 1153是一款全新的疏水改性碱溶胀流变助剂，该产品可用于各类水性建涂体系，如水包砂多彩涂料、质感涂料、内外墙涂料、防水涂料等。

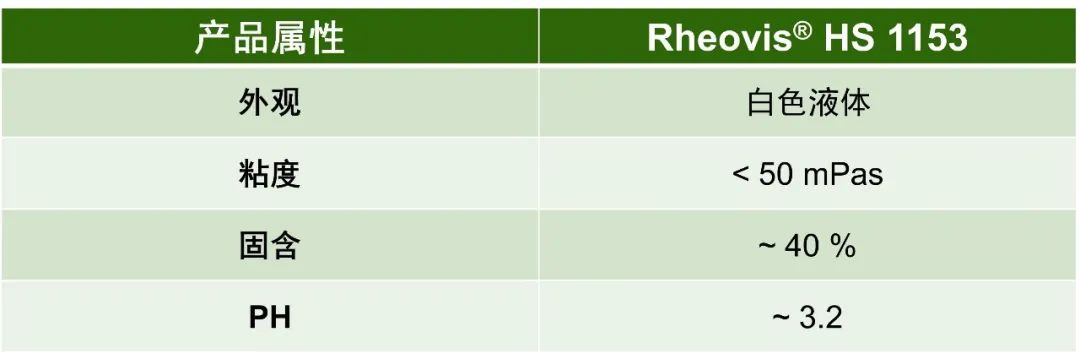

产品信息
应用实例
抗沉降能力
水包砂多彩涂料的色点由于添加了大量的石英砂，比重大大增加，容易发生沉降。通过调节多彩连续相的粘度，特别是提高低剪粘度，可以解决此类问题。

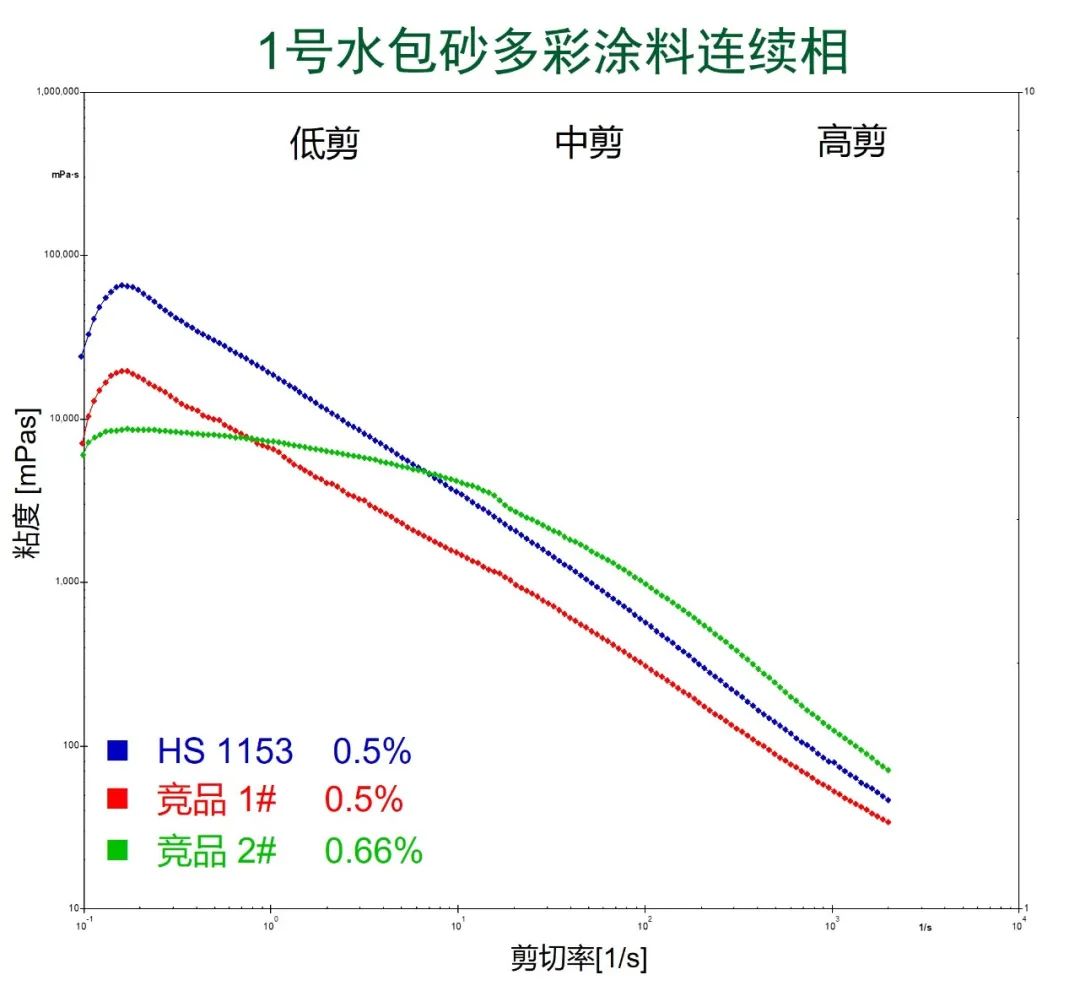

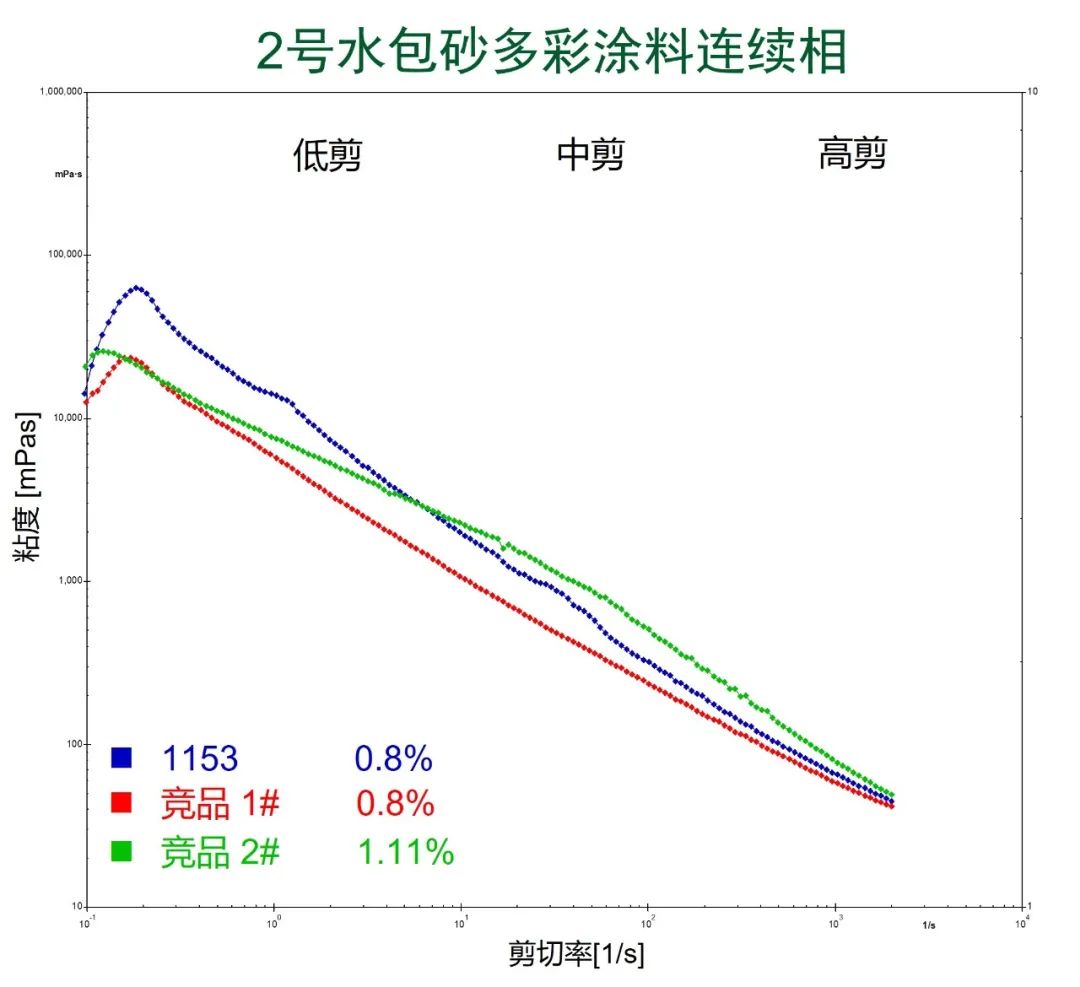

在多彩连续相中的流变曲线
从连续相流变曲线图中可以看出，相比市场上同类竞品， Rheovis® HS 1153在不同连续相中均表现出更高的低剪粘度，从而提高水包砂多彩涂料抗沉降能力。

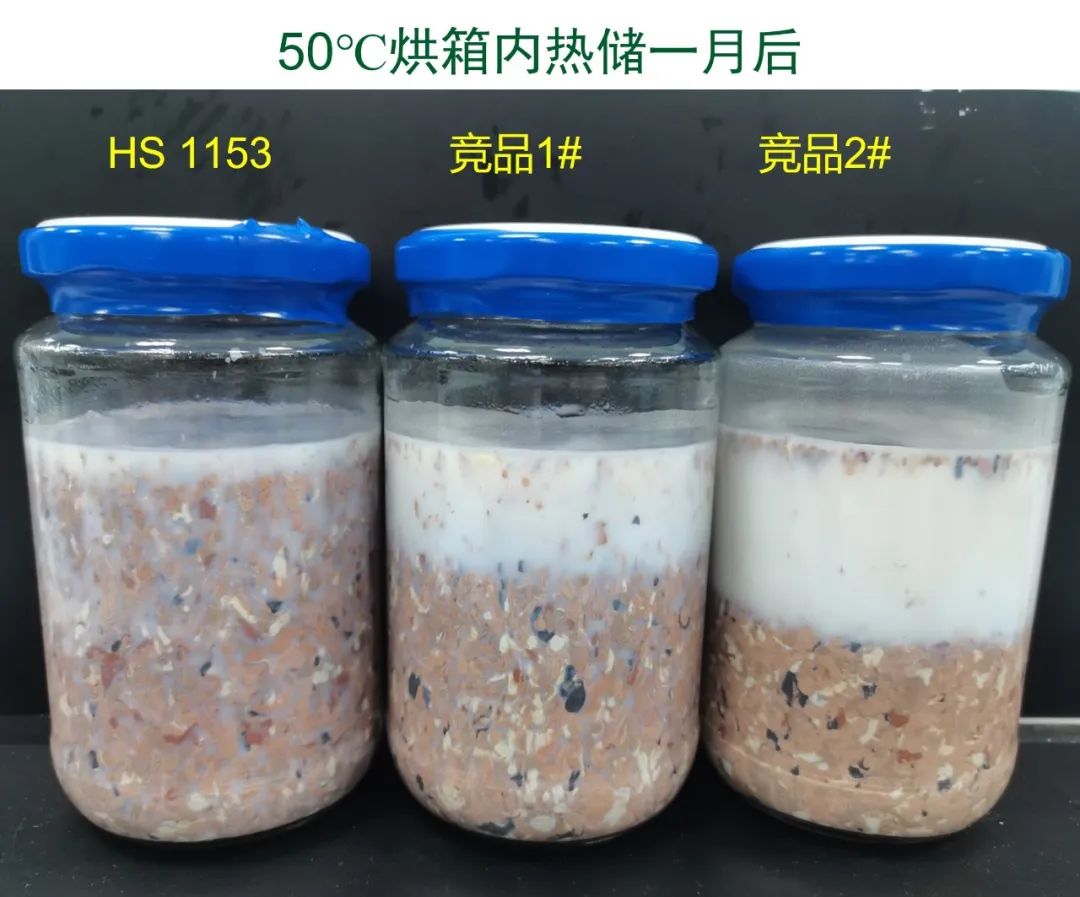

在水包砂多彩涂料中抗色点沉降
从热储后水包砂多彩涂料外观可以看到，使用竞品增稠剂的多彩涂料发生了明显的色点沉降问题，而使用Rheovis® HS 1153的多彩涂料几乎没有色点下沉现象，展现了良好的抗沉降能力。
水包砂多彩涂料粘度和稳定性
水包砂多彩涂料中添加增稠剂来调节粘度，防止沉降，但是增稠剂选择不当，容易出现后增稠问题。

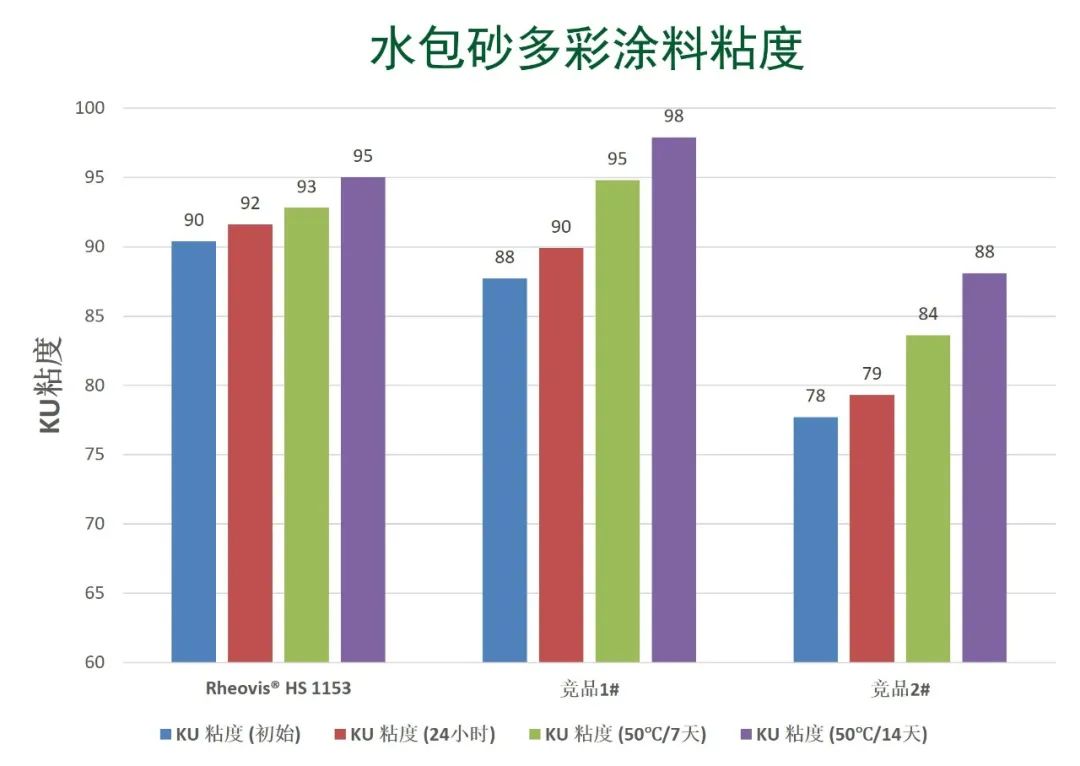

在水包砂多彩涂料中的粘度与稳定性
从图表中可以看到，相比于相同添加量的市场同类竞品，使用Rheovis® HS 1153的多彩涂料初始粘度更高，可以使用更少的添加量达到同样的增稠效果，从而降低配方成本。同时初始粘度和热储后粘度与竞品相比差异比较小，说明Rheovis® HS 1153有着更好的热储存稳定性，不容易发生后增稠问题。
耐水白能力
水包砂多彩涂料中增稠剂虽然可以调节粘度，增加涂料稳定性，但由于其也含有亲水物质，有时也会造成涂料耐水白性下降的问题，而耐水性差，容易造成多彩外墙雨淋后出现雨痕、发白，色点剥落等问题。所以耐水性也是增稠剂选择的重要指标之一。

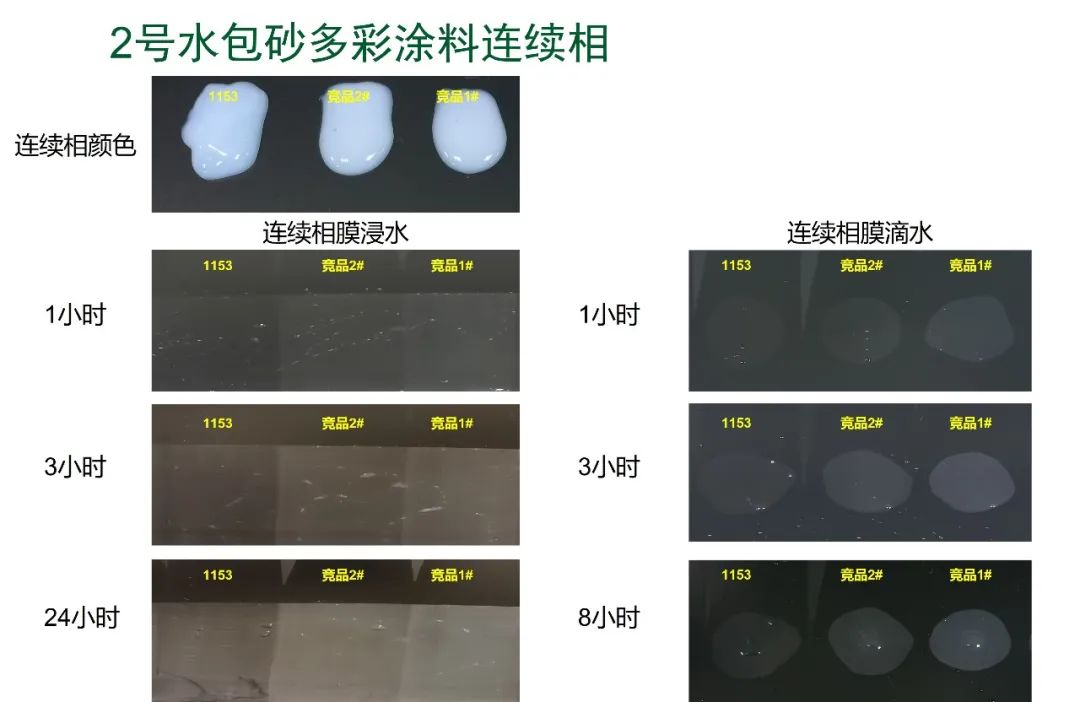

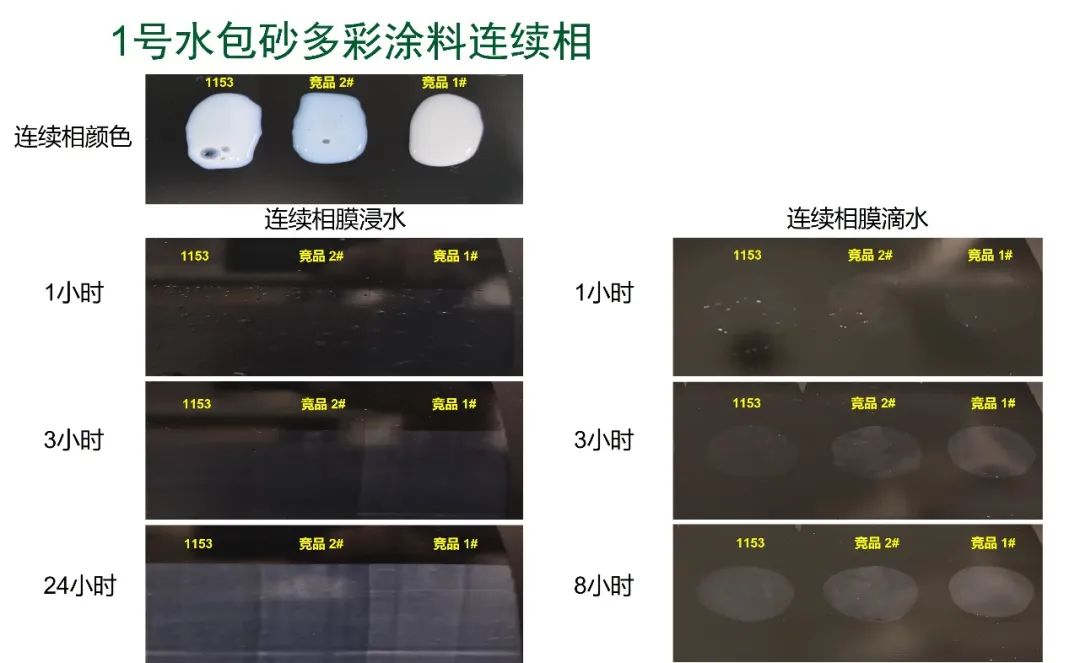

在水包砂多彩连续相中的耐水白测试
从图中可以看出，Rheovis® HS 1153在多个连续相体系里，耐水白性优于其他竞品增稠剂。

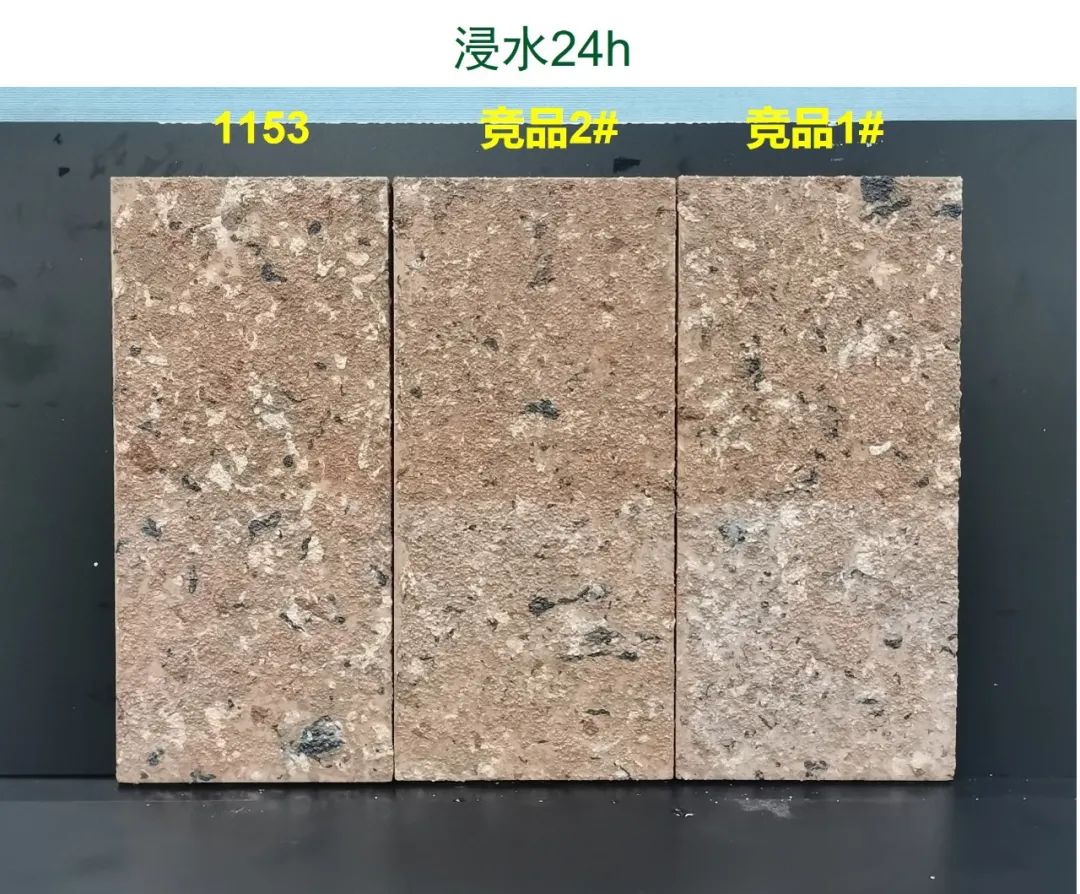

在水包砂多彩涂料中的耐水白测试
样板养护24小时后，浸水24小时，测试耐水白性。
从图中可以看出，使用Rheovis® HS 1153的多彩涂料浸水部分颜色变化明显小于竞品1#和竞品2#，浸水后色点强度也更高、更牢固，不易剥落，说明使用Rheovis® HS 1153的水包砂多彩涂料有着更好的耐水性和色点的强度。
总结
综上所述，Rheovis® HS 1153是一款高效的疏水改性碱溶胀流变助剂，具有低剪增稠效率高、显著的抗沉降性能、优异的耐水性、出色的热储稳定性等诸多特点。选择Rheovis® HS 1153，让您不再为水包砂多彩涂料的流变和涂膜耐水白性等问题而发愁。
慧乐居欢迎您关注中国家居产业，与我们一起共同讨论产业话题。
投稿报料及媒体合作
E-mail：luning@ibuychem.com
