COPYRIGHT©广州慧正云科技有限公司 www.hzeyun.com 粤ICP备18136962号 增值电信业务经营许可证:粤B2-20201000
水性环氧树脂系列之二
引言
华谊精化水性环氧锌粉漆采用双组分体系，其中甲组分采用亲水改性的环氧树脂与锌粉直接混合制漆，可获得不同锌粉含量的配方，锌粉漆的贮存稳定性好。现场施工时，与乙组分的水性胺类固化剂进行混合即可，操作方便，已广泛应用于集装箱、钢结构和工程机械等行业的防腐底漆。
配套体系选择
根据不同行业的施工和漆膜性能要求，华谊精化开发了三种亲水改性的环氧树脂，应用于不同的使用环境。选用通用型STW600制备环氧锌粉漆，搭配STW703B，漆膜划线耐盐雾≥1500小时（约90μm）；如需提高干性，可选用STW600K，漆膜可在10分钟内表干；选用STW600H时，可在主漆配方中高比例混拼128环氧树脂，达到降低配方成本的目的，同时具有较好的综合性能。以上具体参考配方可电话详询。

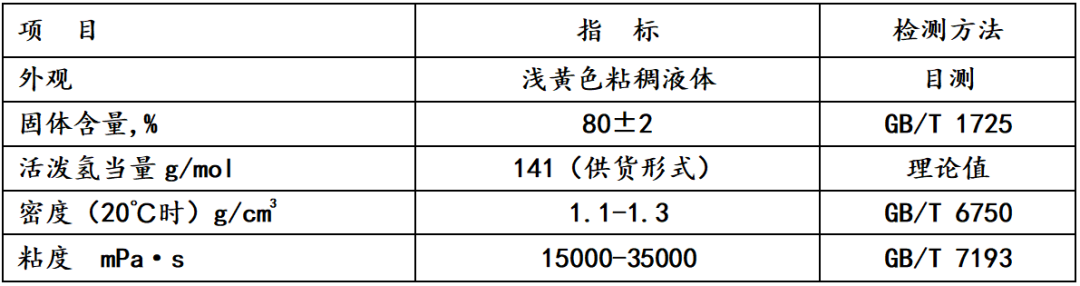

低成本体系：STW600H+STW703B
典型干燥工艺
室温或低温（80℃以下）烘烤
单层漆膜典型性能
（1）附着力：6-7 MPa;

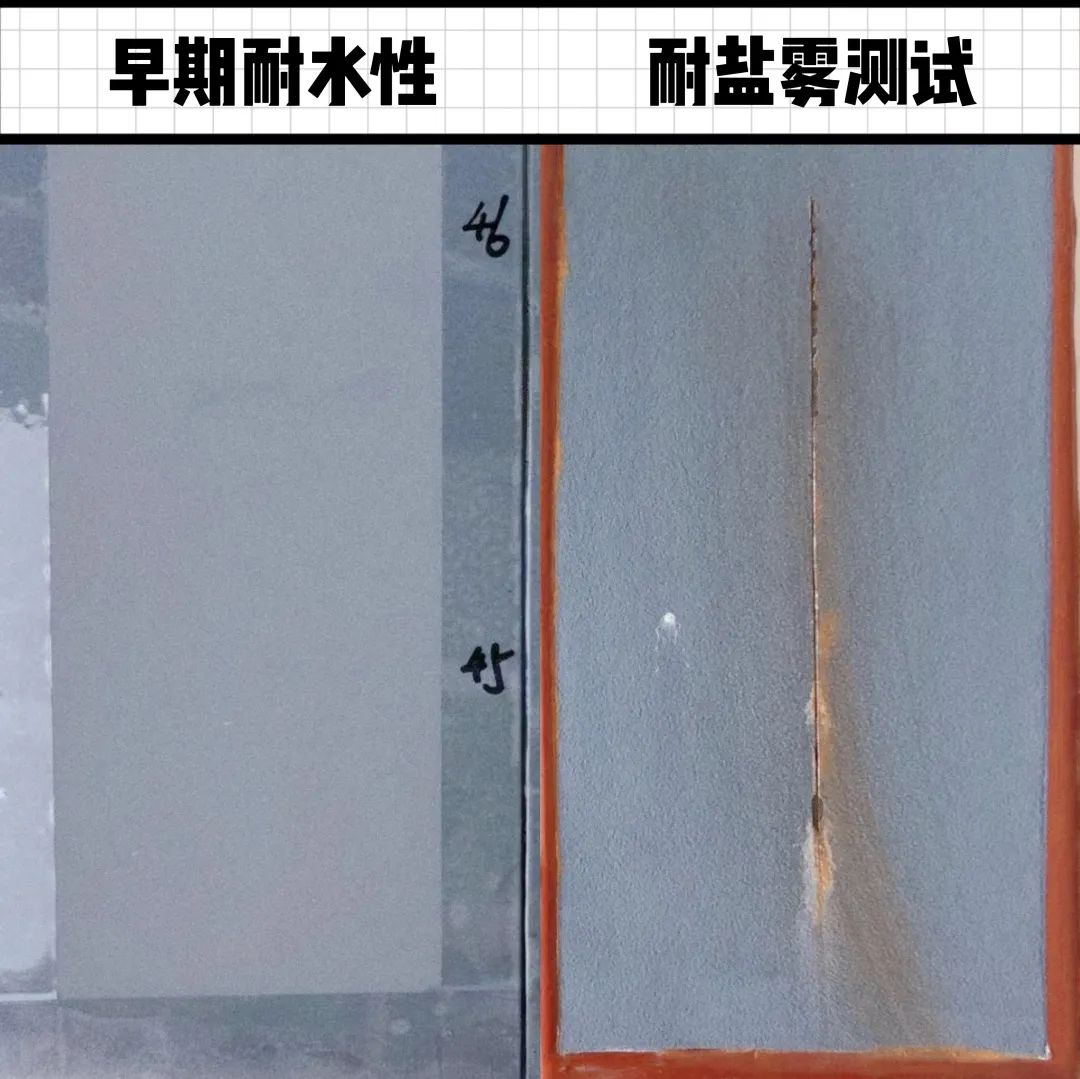

（2）早期耐水性：无异常；
（3）划线耐盐雾性（90μm）：≥1500小时,表面无异常，单边扩蚀≤2mm；

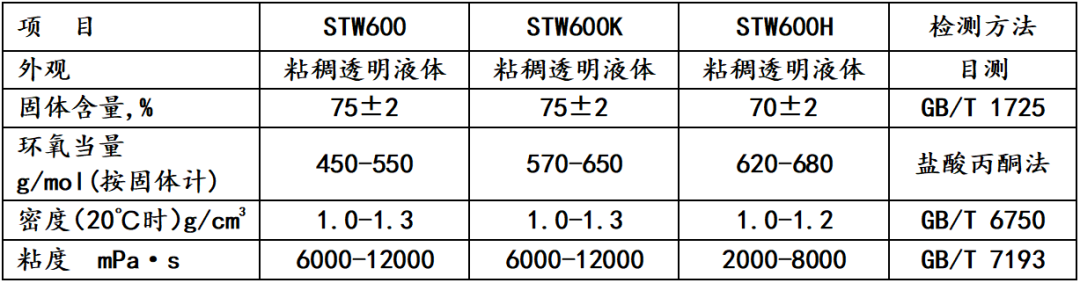

水性环氧树脂STW600系列指标
慧乐居欢迎您关注中国家居产业，与我们一起共同讨论产业话题。
投稿报料及媒体合作
E-mail：luning@ibuychem.com
