家具与建材

投稿

慧乐居> 北新禹王 >正文

北新禹王防水知识讲堂之JZ金属屋面专用防水涂料篇

2020年06月03日09:47 来源:慧正资讯

慧正资讯:为进一步提高产品知识及技能水平、更加深入了解北新禹王防水产品及其优势对比。北新禹王总工办现将防水知识统分为材料篇、施工篇、规范篇,进行多期知识分享。

本期知识分享内容为JZ金属屋面专用防水涂料篇,望全国各地防水人能够利用碎片时间深入学习、共同进步。

产品介绍

1、产品概述

由自交联丙烯酸防水乳液和填料制成的涂刷在金属表面的专用防水涂料,与缝织聚酯布组合使用,可对金属屋面的搭接、连接和穿孔等部位形成完整的防水体系,为解决金属屋面部位衔接的先天渗漏提供完善的方案。同时该涂料材质的耐疲劳、耐老化性能和低温柔性、伸缩弹性可完全适合露天环境和金属特性。


2、执行标准

JG/T 375-2012《金属屋面丙烯酸高弹防水涂料》。

3、物性指标

项目

指标

普通型

热反射型

拉伸强度/MPa≥

1.5

断裂延伸率/%≥


150

撕裂强度/(N/mm)≥

12

不透水性

0.3MPa,30min不透水

固体含量/%≥

65

吸水率/%≤

15

耐热性/℃

90,5h,无起泡、剥落、裂纹

低温弯曲/℃

-30,1h无裂纹,并不与底材脱落

剥离粘结性/(N/mm)≥

0.3

耐沾污性(白色或浅色)<

-

20

太阳光反射比(白色)≥

-

0.8

半球发射率≥

-

0.8



加热处理

拉伸强度保持率/% ≥

80

断裂延长率/%≥

100



浸水处理

拉伸强度保持率/% ≥

80

断裂延长率/%≥

100



酸处理

拉伸强度保持率/% ≥

80

断裂延长率/%≥

100

人工气候老化处理

拉伸强度保持率/% ≥

80

断裂延长率/%≥

100

4、产品分类

按使用性能分为普通型和热反射型两种。

5、参考用量

1.0mm厚的涂膜,涂料用量约1.8—2.0kg/㎡。

6、应用领域

主要用于钢结构厂房屋面,墙面的搭接缝防水处理,钢船甲板,钢平台等基面的接缝防水。

施工方法

1、清理基层:

要做好前期基层清理工作,将金属屋面上的浮灰、杂质、锈渍清理干净。

2、屋面板搭接处:

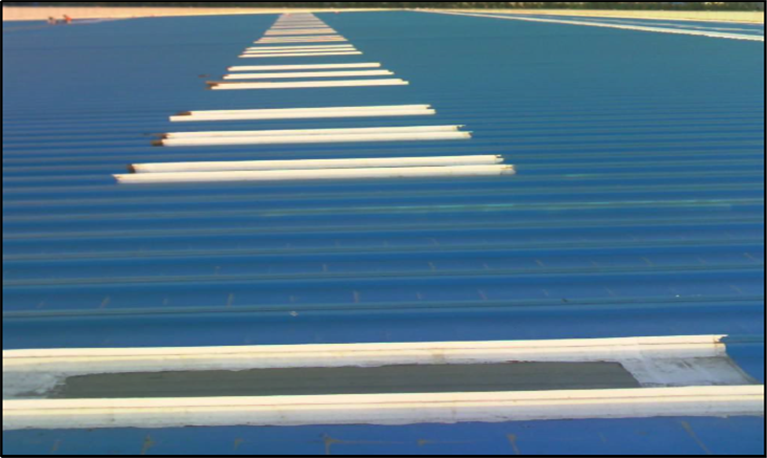

屋面板搭接分水平搭接和垂直搭接,与屋面斜坡方向相同的搭接称垂直搭接,与屋面斜坡方向垂直的搭接称作水平搭接。在金属屋面板水平搭接处先涂刷底层涂料JZ底涂,当其仍为湿润时,把20㎝宽的增强聚酯布嵌入其中,再在表面用涂料充分涂刷不要露白,以至全干。再涂一遍底层涂料JZ底涂,最后涂刷2遍面层涂料JZ面涂。(如图所示)

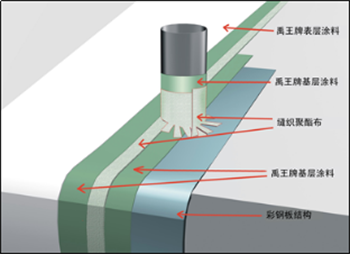

图示为:金属屋面防水分层结构图(三涂一布)


3、金属屋面突出物(如拉线锚、出气孔、风机口等):

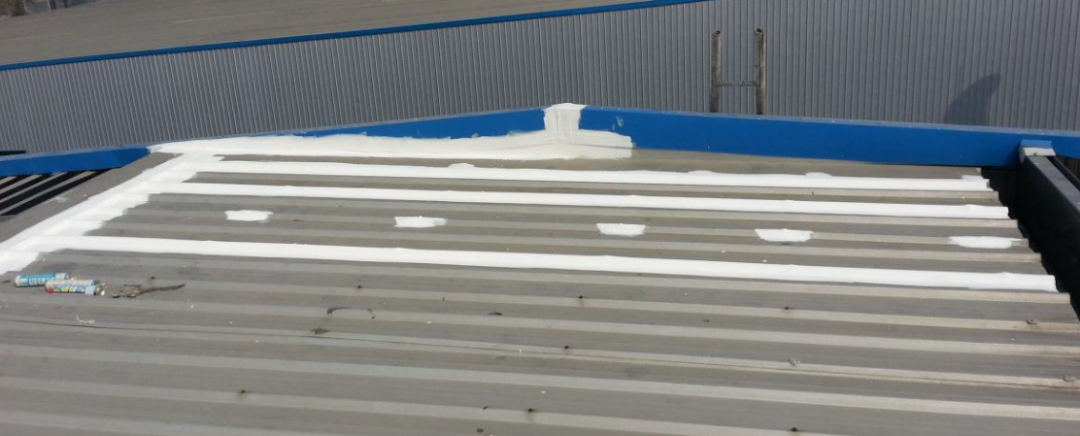

裁剪尺寸、形状合适的增强聚酯布,并按要求裁剪好,在突出物周围涂一层金属屋面专用防水涂料JZ底涂,把裁剪好的增强聚酯布铺于其上,再从上面用金属屋面专用防水涂料JZ底涂充分浸润增强聚酯布,确保不起泡、不起皱、不露白,全干后再涂1-2遍金属屋面专用防水涂料JZ面涂,全干后即可。(如图所示)


4、金属屋面天沟:

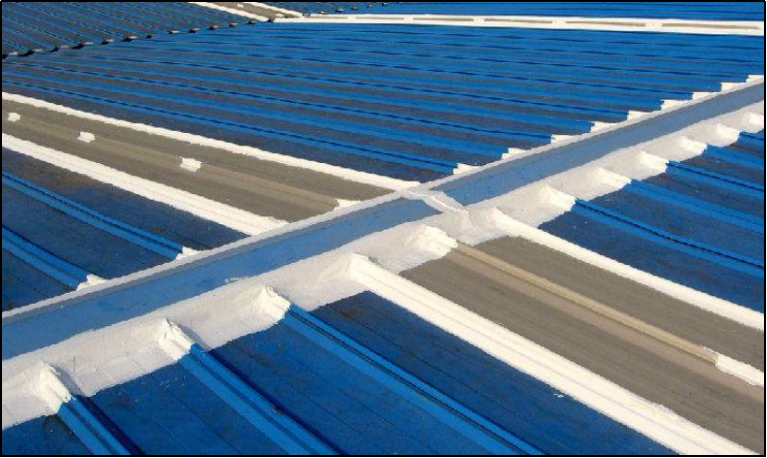

天沟搭接缝, 落水口等处先进行局部防水处理,然后在更大防水范围涂一层金属屋面专用防水涂料JZ底涂,把裁剪好的增强聚酯布铺于其上,再从上面用金属屋面专用防水涂料JZ底涂充分浸润增强聚酯布,确保不起泡、不起皱、不露白,全干后再涂1-2遍金属屋面专用防水涂料JZ面涂,全干后即可。(如图所示)


5、金属屋面固件:

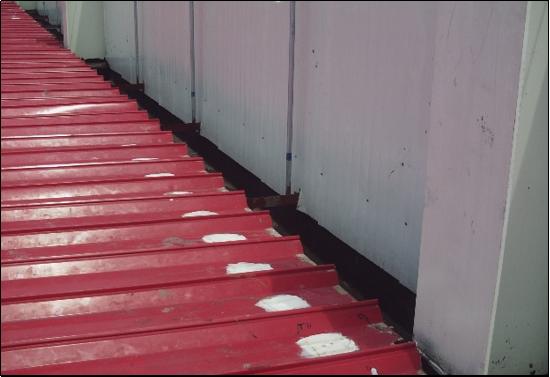

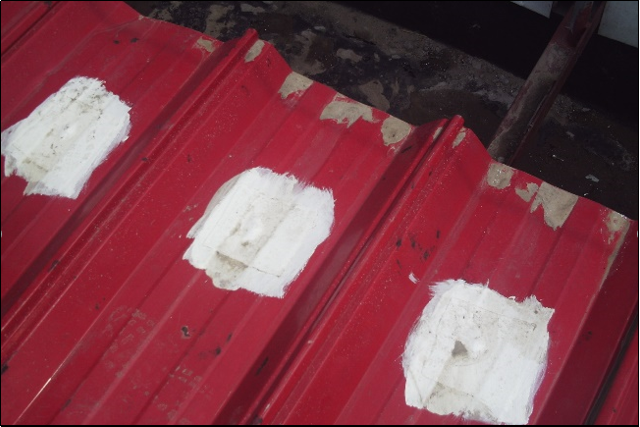

用10㎝×10㎝的增强聚酯布,防水措施按上述同样的方法处理,若有生锈、应先进行防锈处理后再进行防水施工。(如图所示)


6、采光板与屋面板搭接处的防水处理:

由于采光板与屋面彩钢板两者属异性材料,热胀冷缩系数不一样,很容易引起变形缝而产生渗漏。同时所选用的防水材料要求对两者都有很好的相容性。“三涂一布”防水系统处理方法是:所有搭接部位都应进行防水处理,选用20㎝宽的增强聚酯布,采用“三涂一布”的方法进行处理,使采光板与屋面板四周形成一个整体无缝的结构。(如图所示)


热门专题

慧乐居欢迎您关注中国家居产业,与我们一起共同讨论产业话题。

投稿报料及媒体合作

E-mail:luning@ibuychem.com
