引起注塑件翘曲、弯曲和扭曲的原因及防止办法

2018年09月30日13:31 来源：微注塑

？

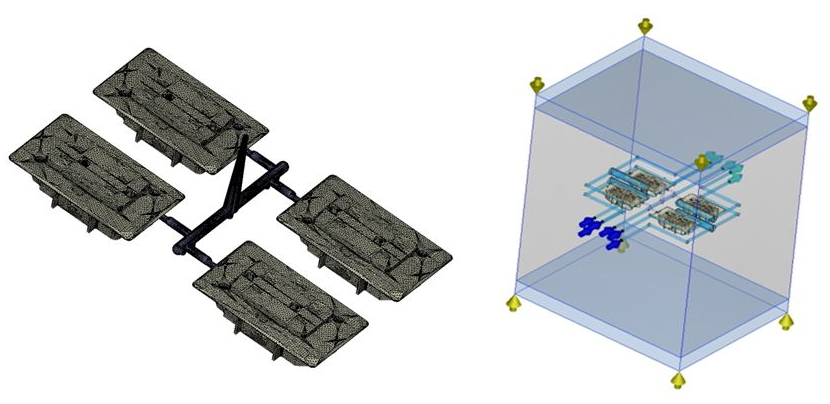

1、冷却不充分或不均匀

在未完全冷却时顶出，顶杆的顶推力往往使成型制件变形，所以未充分冷却就勉强脱模会产生变形。对策是在模腔内充分冷却，等完全硬化后方可顶出。也可以降低模具温度、延长冷却时间。然而，有的模具的局部冷却不充分，在通常成型条件下还有时不能防止变形。这种情况应考虑变更冷却水的路径、冷却水道的位置或追加冷却梢孔，尤其应考虑不用水冷，采用空气冷却等方式。

2、顶杆造成

有的制件的脱模性不良，采用顶杆强行脱模而造成变形。对不易变形的塑料制件，这时不是产生变形而是产生裂纹。对于ABS和聚苯乙烯制件，这种变形是以被推项部位的发白表现出来(参照开裂、裂纹、微裂和发白)。其消除方法是改善模具的抛光、使其易于脱模，有时使用脱模剂也可改善脱模。最根本的改进方法是研磨型芯、减小脱模阻力，或增大拔模斜度，在不易顶出部位增设顶杆等，而变更顶出方式则更重要。

3、由成型应变引起

成型应变造成的变形主要是由成型收缩在方向上的差异、壁厚的变化所产生的。因此，提高模具温度、提高熔料温度、降低注射压力、改善浇注系统的流动条件等均可减小收缩率在方向上的差值。可是，只变更成型条件大多难以矫正过来，这时就需改变浇口的位置和数目例如成型长杆件时要从一端注入等。

有时必需改变冷却水道的配置;较长薄片类制件更容易变形，有时需变更制件的局部设计在其上翘一侧的背面设置加强筋等.利用辅助工具冷却来矫正这种变形大多是有效的。不能矫正时，就必须修正模具的设计了。其中，最重要的是应注意使制品壁厚一致。在不得已的情况下，只好通过测量制品的变形，按相反的方向修正模具，加以校正。

4、结晶性塑料

缩率较大的树脂，一般是结晶性树脂(如聚甲醛、尼龙、聚丙烯、聚乙烯及PET树脂等)比非结晶性树脂(如PMMA树脂、聚乙烯、聚苯乙烯、ABS树脂及AS树脂等)的变形大，另外，由于玻璃纤维增强树脂具有纤维配向性，变形也大。

由于融点温度范围狭窄多数产生变形，并且往往是难以修正的。结晶性塑料的结晶度随冷却速度的不同而变化，即急剧冷却结晶度降低、成型收缩率减小，而缓慢冷却结晶度升高、成型收缩率增大。结晶性塑料变形的特殊矫正法就是利用这—性质。

实际上使用的矫正法是使动、静模有一定的温差。就是采取使翘曲的另一面产生应变的温度，即可矫正变形。有时这个温差高达20℃以上，但必须十分均匀地分布。必须指出，在设计结晶性塑料成型制件及模具时，如不预先采取特别的防止变形的手段，制件会因变形而无法使用，仅使成型条件达到上述各项要求，大多数情况仍然不能矫正变形。

5、矫正制品翘曲的方法

从模具中取出的制品如果要矫正，简单的办法就把要矫正的制品放在矫正的工具上，在翘曲的地方加上重物，但必须明确决定重物的重量同所放的位置。

或把翘曲的制品放在矫直器上，一同放入制品热变形温度附近的热水中，简单地用手矫直。但要注意热水的温度不能太高，否则会使制品的变形更加历害。

翘曲矫正后不可在制品上留有斑痕。

新闻快讯

深度专题

高端访谈

行业资讯

投稿

微信

微博

微直播
